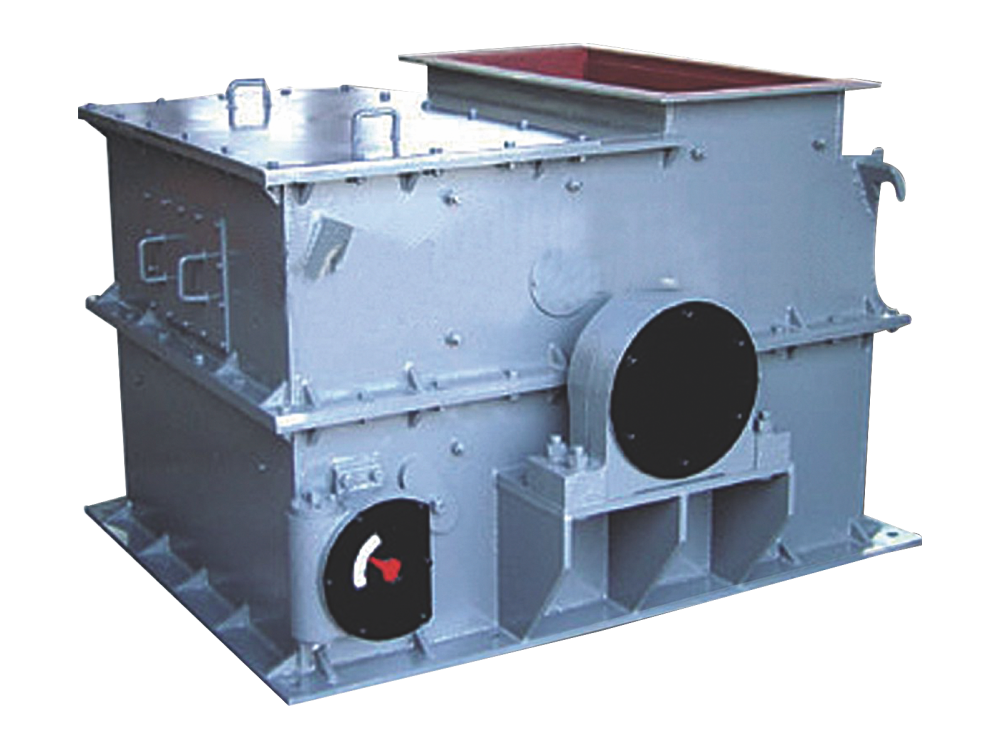

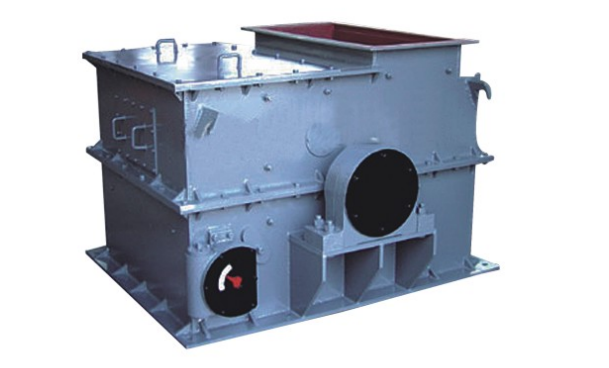

產品介紹
環錘破碎機是一種新型的破碎機械。適用于破碎脆性、中硬，含水量較少的各種物料。在建材、冶金、化工、火力發電工業中，主要用于破碎煤、煤矸石、沙巖、頁巖、石灰石、石膏等礦物。環錘破碎機具有運轉平穩、可靠、使用壽命長，結構緊湊、粉塵少、噪音低、排出超硬物料能力強等特點。
工作原理
破碎機關鍵部位為帶有環錘的轉子。轉子由環錘軸和環錘等零件組成。電機帶動轉子部在破碎腔內高速旋轉。需破碎的物料自上部給料口輸送到機內，受高速旋轉運動環錘的打擊、及物料間相互碰撞、擠壓、研磨作用而破碎。在轉子部的下方，設有蓖板，破碎了的小于蓖板孔尺寸的物料粒度級別通過蓖板板排除，大于蓖板孔尺寸的物料粒度繼續受到環錘的打擊，然后通過蓖板排除機外。
主要結構
環錘式破碎機主要由機體，頂蓋，裝有環錘的轉子，篩板，篩板調整裝置等組成，
電動機在工作室通過彈性聯軸器直接驅動轉子。轉子由主軸，端板，環錘等零部件組成，電動機帶動轉子做高速旋轉從而達到破碎物料的作用。機體是由上下機殼，破碎板，篩板等部件組成，破碎板和飾板安裝在托板上。襯板安裝在機殼兩側的內壁上，可以防止機殼被磨損。破碎腔由破碎板，篩板，反擊板和轉子形成。蝸桿，渦輪，指針等組成調整裝置,主要調節和實現轉子與篩板之間的間隙。
產品優點
1.進料口大,破碎腔高，適應物料硬度高，塊度大，產品石粉少。
2.物料懸空，破碎功耗小。3.新穎錘頭，沖擊力大。
4.錘軸安裝可調，錘頭壽命長。
5.柵格尺寸可調，產品粒度可控，顆粒形狀好。
6.機箱可翻轉，檢修更方便。
7.方柄螺栓，抗沖擊、抗磨損。
8.結構緊湊，機器剛性強。
9.拼體結構，搬運、安裝方便。
10.本機集沖擊、反擊、撞擊(石打石)破碎功能于一身，生產效率高，機件磨耗小，綜合效益顯著，泛用于人工造砂。
試車
破碎機安裝完畢后，經手動盤車，確認無卡住現象后才能試車。試車應進行2-4h的空載試車和5-6h的負載試車。
一、空載試車
空載試車在不給料的情況下進行，必須達到如下要求:
1.電氣聯鎖系統試車，按啟動程序，氣啟動和停車都符合電氣連鎖系統的設計要求;
2.所有緊固件都應緊固，無松動跡象;
3.飛輪運轉平穩;
4.軸承溫升不超過30°℃ ;
5.軸承潤滑正常，無漏油現象﹔
二、負載試車
負載試車應在空載試車合格后進行，除應符合空載試車要求外，還必須達到如下要求:
1.不應出現明顯的震動和異常的響聲，如出現，必須立即停車，查明原因，消除故障，重新試車﹔
2.給料位置正確，排料正常，產品粒度和產量均符合要求;
安裝要求
1.破碎機主軸的水平度允差≤0.2mm/m。
2.破碎機主軸垂直方向的水平度≤1mm/m。
3.破碎機主軸與電動機主軸的同軸度允差0.1mm。
4.破碎機飛輪聯軸器與電動機聯軸器的軸線偏角≤40。
維護與檢修
一、環錘式破碎機的維護與保養
1.環錘式破碎機運轉60h之后，應對各軸承加添潤滑脂(1號鈣鈉基潤滑脂)一次。
2.定期檢查各緊固件是否牢固可靠。
3.定期檢查各受磨零件的磨損情況。
4.更換環錘時，先打開活動蓋板，取出反擊板，取掉上機殼兩側的小蓋，然后用手轉動飛輪，將錘銷對準上機殼兩側的小孔，取出錘銷上海的插銷(取插銷時，注意不讓飛輪偏轉)，然后取出錘銷，進行環錘的更換。環錘的安裝(更換)應達到如下要求︰
①對稱排的環錘重量不超過0.1kg ;②全部排的環錘重量應沿同一方向遞增。
5.更換篩板時，先打開活動蓋板，取出反擊板、活動板及壓緊篩板的壓板，然后取出篩板，進行更換;
6.軸承內的潤滑油，每隔3-6個月更換一次。加油量約為軸承內部空間2/3。
二、環錘式破碎機的檢修
環錘式破碎機常見故障和處理方法如下:
1.振動發生原因︰
①破碎機與電動機安裝不同軸
②轉子不平衡
③進料塊度多大
④軸承座與地腳螺母松動
處理方法:
①校正和調整，使之達到安裝的技術要求
②重新安裝環錘，達到安裝技術要求
③控制進料塊度
④仔細檢查，及時擰緊2.產量減少
發生原因:
①轉子與篩板之間的間隙過大
②環錘磨損
處理方法:
①調節間隙，滿足要求
②修復或更換環錘
3.機內出現不正常的響聲發生原因∶
①不能破碎的物料或金屬進入破碎腔
②內部零件松動
③內部零件斷裂
④轉子與篩板碰撞
處理方法:
①清理破碎腔
②仔細檢查，及時擰緊
③仔細檢查，更換斷裂件
④調節轉子與篩板之間的間隙
